便攜式三坐標測量儀也被簡稱為便攜式三坐標，它是指在一個六面體的空間范圍內能夠?qū)τ诒憩F(xiàn)幾何形狀以及長度和圓周分度等等測量的儀器。今天鴻華小編就給大家簡單介紹下便攜式三坐標測量儀的工作原理及特點和應用范圍，希望可供大家參考。

便攜式三坐標測量儀工作原理

便攜式三坐標測量儀是在三維直角坐標系內進行測量尺寸并且便于攜帶的一種測量儀器。由于便攜式三坐標的有兩種，一種是CCD，一種是關節臂。其中光電CCD的工作原理的測量儀是由傳感器組件、探測系統加上電腦和應用軟件等等組成的。相機、測量光筆、探針、無線通訊裝置等等一應俱全，在采用先進的精確數字?jǐn)z影測量技術，通過測量鑲嵌在光筆上的多個紅外發光管的三維坐標得到光筆在空間內的具體位置和姿態，從而測量出具體的數據。關節臂是由角度傳感器和溫度傳感器以及應變傳感器、單片機組成，各個傳感器之間的單元是由總線進行連接的，并且通過接口與PC機進行通信。單片機完成各個傳感器的數據的采集工作之后將數據上傳至PC機，然后PC機程序開啟運行實現通信和數據處理。

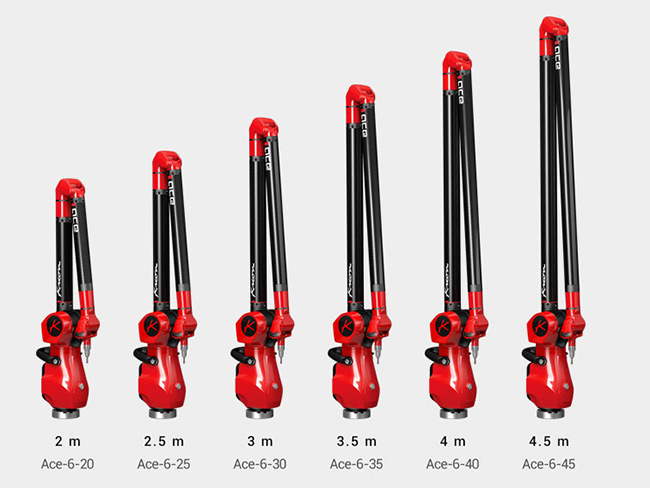

便攜式三坐標

便攜式三坐標測量儀特點

便攜式三坐標測量儀本身就是便攜式的，因此第一個特點就是移動起來非常的自如方便。第二個特點是便攜式三坐標的測量精度非常高，不論是哪一種類型的測量結果都具有該特點。第三個特點是智能化操控使得坐標位置可以自動的進行對其調整，因此可以很大程度上減少認為操作誤差，實現更加靈活的測量工作，并且大大的節約工作測量時間。第四個特點是測量設備可以隨著待測工作的移動重新的自動進行坐標定位，并且自動連續的捕捉測量坐標系。第五個特點是使用方面，界面通俗易懂。第六個特點是可在線校準監控。第七個特點是具有自動采集數據和生成報告的功能。

便攜式三坐標測量儀的使用范圍

便攜式三坐標測量儀的應用領域是非常廣泛的，主要用于機械、汽車、軍工、家具、航空等等中小型配件和模具行業中的小零部件的測量工作，還可以對于一些特定行業的工件的尺寸、形狀等等進行精密的檢測工作，進而幫助企業更好的控制產品的品質。
