輪廓儀有哪些功能特點及使用方法？
發布時間：2021.07.22 閱讀量：1602
輪廓儀它的應用非常廣泛，相信也有不少人對它已有基本的了解，及不少企業已以應用當中！今天鴻華科技小編就給大家具體介紹下輪廓儀的功能特點及它的使用方法！
輪廓儀它可應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了一個行程為100毫米長的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量通過精密光柵位移傳感器進行數據采集。驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動。儀器帶有電腦及測量軟件，在WINDOWS操作系統下的測量軟件操作直觀方便，功能豐富。
輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。

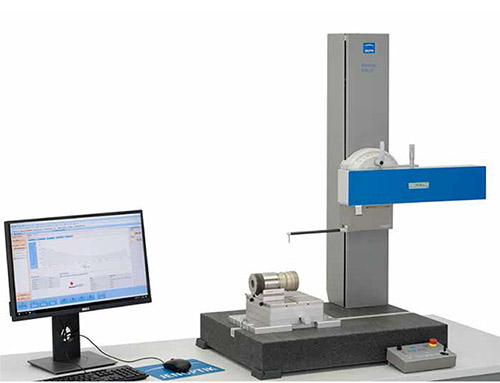

輪廓儀
輪廓儀的特點
1、特細的階差、直線度、波度均可用無導軌測量功能測出；2、測量數據可通過RS-232C接口電纜(選件)由外部PC輸出；
3、帶有粗糙度標準板；
4、由數字濾波功能可得到全真的表面粗糙度輪廓圖；
5、GO/NG判斷功能；
6、自動校正功能。
輪廓儀的使用方法
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與PC機進行通訊。
以上就是關于輪廓儀的功能特點及使用方法介紹了，希望能對您有更深入的了解！
