講解圓度儀的結構與特點及幾種不同測量方法
發布時間：2021.07.22 閱讀量：2258

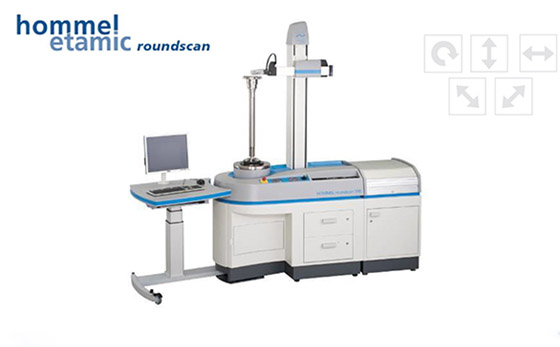

圓度儀是一種利用回轉軸法測量工件圓度誤差的測量工具。下面就由鴻華小編為大家講解下圓度儀的結構和特點及它的幾種不同測量方法具體介紹。
圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。
圓度儀結構特征：
測量系統
由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。
記錄輪廓
實際輪廓經儀器記錄器得出的輪廓，是現實輪廓的一種。
定標塊
定標塊是在圓周一個小平面的圓柱體。小平面在圓柱體徑向截面上的弦高值即為定標塊的標定值。定標塊是用來檢驗儀器特性參數的。
圓度儀的特點：
1、先進的補償算法，對Z軸精度進行補償2、可評定錐形柱體的輪廓度（小錐體）
3、氣浮運動軸系,精度保持長久
4、Z軸光柵計數
5、關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久
6、高精度采集控制系統，控制系統所有電路按jun品標準設計、生產及驗收，能在-70。C ～+70。C的溫度區間內穩定工作
7、模塊化設計使用戶維護成本降至低
8、嵌入式PC保證用戶連續工作，性能超越工控機
圓度儀的測量方法
圓度測量有回轉軸法、三點法、兩點法、投影法和坐標法等方法。
1、回轉軸法。
利用精密軸系中的軸回轉一周所形成的圓軌跡（理想圓）與被測圓比較，兩圓半徑上的差值由電學式長度傳感器轉換為電信號，經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差，或由記錄器記錄出被測圓輪廓圖形。回轉軸法有傳感器回轉和工作臺回轉兩種形式。前者適用于高精度圓度測量，后者常用于測量小型工件。按回轉軸法設計的圓度測量工具稱為圓度儀。
2、三點法
常將被測工件置于V形塊中進行測量。測量時，使被測工件在V形塊中回轉一周，從測微儀讀出大示值和小示值，兩示值差之半即為被測工件外圓的圓度誤差。此法適用于測量具有奇數棱邊形狀誤差的外圓或內圓，常用2 角為90°、120°或72°、108°的兩塊V形塊分別測量。3.兩點法
常用千分尺、比較儀等測量，以被測圓某一截面上各直徑間大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊形狀誤差的外圓或內圓。4.投影法
常在投影儀上測量，將被測圓的輪廓影像與繪制在投影屏上的兩極限同心圓比較，從而得到被測件的圓度誤差。此法適用于測量具有刃口形邊緣的小型工件。5.坐標法
一般在帶有電子計算機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值、，通過電子計算機按所選擇的圓度誤差評定方法計算出被測圓的圓度誤差。
以上就是對圓度儀的結構特點及它的不同測量方法全部介紹了。希望能給您帶來一定的幫助！想了解更多請關注鴻華科技！
